Egy passzívház műszaki ellenőrzésénél nem egyszerűen „szigorúbban” kell ellenőrizni ugyanazt, mint egy hagyományos családi háznál. A különbség az, hogy több olyan szerkezeti részlet van, amelynek néhány milliméteres vagy centiméteres eltérése, egy megszakított légzáró réteg, rosszul kialakított nyílászáró-csatlakozás vagy utólagos áttörés az egész épület energetikai működését befolyásolhatja.
A passzívház minősége nem egyetlen terméken vagy egy vastag hőszigetelésen múlik. A hőszigetelő burok folytonossága, a hőhidak kezelése, a légzárás, a nyílászárók beépítése és a hővisszanyerős szellőzés egymással összefüggő rendszert alkot.
Ezért a műszaki ellenőrzést is ehhez kell igazítani: a kritikus szerkezeteket akkor kell ellenőrizni, amikor még láthatók, javíthatók és összevethetők a tervekkel. Ami a vakolat, burkolat, aljzat vagy hőszigetelés mögé kerül, azt később sokszor már csak bontással lehet közvetlenül megvizsgálni.
A passzívház műszaki ellenőrzés különösen fontos akkor, ha az épület hivatalos Passive House Institute szerinti minősítésre is készül, de a kivitelezési minőség ugyanilyen lényeges akkor is, ha a cél nem a tanúsítvány, hanem a ténylegesen alacsony energiaigényű és komfortos épület.
Miért igényel más megközelítést a passzívház műszaki ellenőrzés?
Az építési műszaki ellenőr alapfeladata passzívháznál is ugyanaz: az építtető oldaláról ellenőrzi, hogy a kivitelezés megfelel-e a terveknek, a műszaki követelményeknek és a szerződésben meghatározott tartalomnak. A műszaki ellenőr általános feladatairól külön cikkünkben részletesen írunk.
Passzívháznál azonban több olyan részlet kerül előtérbe, amelyet a hagyományos kivitelezési gyakorlatban könnyű másodlagosnak tekinteni. Ilyen például a légzáró réteg folytonossága, egy nyílászáró pontos beépítési helyzete, egy födém–fal csomópont hőhídja vagy egy később készülő gépészeti áttörés.
A Passive House Institute minőségbiztosítási szemlélete is abból indul ki, hogy a terveken meghatározott megoldásoknak a helyszínen ténylegesen meg kell valósulniuk. A jó terv önmagában nem elég: a kivitelezésnek a tervet kell követnie, az eltéréseket pedig időben fel kell ismerni.
Ez azért is fontos, mert a különböző szakágak nem függetlenek egymástól. A villanyszerelő áttörheti a légzáró réteget, a gépész megszakíthatja a hőszigetelést, egy árnyékoló rögzítése új hőhidat hozhat létre, a nyílászáró pedig más pozícióba kerülhet, mint amellyel a hőhídszámítás vagy a PHPP készült.
Egy passzívháznál ezért nemcsak az egyes munkarészek minőségét kell nézni, hanem azt is, hogyan kapcsolódnak egymáshoz.
A passzívház műszaki ellenőr feladata már a kivitelezés előtt kezdődik
A helyszíni ellenőrzés akkor működik jól, ha a kritikus pontokat még a munka megkezdése előtt azonosítani lehet.
A kivitelezési dokumentációban egyértelműen követhetőnek kell lennie többek között annak, hol fut a hőszigetelő burok, mi biztosítja az egyes szerkezetek légzárását, hogyan csatlakozik egymáshoz a fal, födém, tető és nyílászáró, valamint hogyan készülnek az energetikailag érzékeny áttörések és rögzítések.
A légzárásnál például minden külső térelhatároló szerkezetnél meg kell határozni, melyik réteg látja el a légzárás feladatát, és hogyan kapcsolódik folytonosan a következő szerkezet légzáró rétegéhez.
Ha ez csak az építkezés közben kezd kialakulni, a kivitelező könnyen helyszíni rögtönzésekre kényszerül.
Ezért passzívház építése előtt indokolt lehet a kritikus részletek célzott tervellenőrzése is. A műszaki ellenőrzés nem helyettesíti a tervezést: ha egy csomópont nincs kellően megtervezve, azt nem a helyszínen kell „kitalálni”.
Melyek a legfontosabb passzívház ellenőrzési pontok?
Nincs minden épületre azonos, változatlan ellenőrzőlista, mert a szerkezet, az alapozás, a falazat, a tető és a gépészeti rendszer is eltérhet.
A kritikus ellenőrzési területek azonban jól meghatározhatók.
Hőhídmentes csomópontok a passzívház műszaki ellenőrzés során
Nem elegendő azt ellenőrizni, hogy a terven szereplő vastagságú hőszigetelés került-e az épületre. Legalább ilyen fontos a hőszigetelő burok folytonossága és a csatlakozási részletek tényleges megvalósítása.
Kritikus lehet többek között az alap és a fal csatlakozása, a lábazat, a födémek és külső falak kapcsolata, a tető és a fal találkozása, a nyílászárók környezete, az előtetők és egyéb rögzítések, valamint minden olyan szerkezeti elem, amely a hőszigetelő burkot keresztezi.
A hőhíd többlet hőveszteséget okoz, és kedvezőtlen esetben csökkenti a belső felületi hőmérsékletet is. Ez nemcsak energetikai, hanem komfort- és nedvességtechnikai kérdés.
A Passive House Institute a „thermal bridge free design” fogalmát a Ψ ≤ 0,01 W/(mK) értékű vonalmenti csomópontokra használja. Ez azonban nem azt jelenti, hogy egy ennél nagyobb Ψ-értékű részlet automatikusan kizárja az épület passzívház-minősítését: a tényleges hőhídveszteséget az energetikai mérlegben figyelembe kell venni.
A műszaki ellenőr feladata nem új hőhídszámítás készítése, hanem annak ellenőrzése, hogy a helyszínen valóban az a csomópont valósul-e meg, amelyre a tervezés és a számítás épült.
Légzárás: nem a végén kell először ellenőrizni
A légzárás nem azonos a hőszigeteléssel. Egy szerkezet lehet jól hőszigetelt úgy is, hogy a csatlakozásain vagy áttörésein keresztül jelentős légáramlás történik.
Passzívháznál a légzáró rétegnek a teljes fűtött épületburkot folytonosan körül kell zárnia. A helyszínen ezért különösen fontosak a fóliák és lemezek toldásai, a fal–födém és fal–tető csatlakozások, a nyílászárók környezete, a szerelvénydobozok, valamint a gépészeti és elektromos áttörések. A légzárás nemcsak energetikai kérdés: a PHI a szerkezeti nedvességkárok elkerülése és a szabályozott szellőzés megfelelő működése miatt is alapvető minőségi követelménynek tekinti.
Az egyik leggyakoribb kockázat az, hogy a megfelelően elkészített légzáró réteget egy később dolgozó szakipar megbontja. Egyetlen utólagos kábel, cső vagy rögzítés is létrehozhat olyan hibát, amely a burkolás után már nehezen hozzáférhető.
Ezért a légzárás ellenőrzése nem egyetlen munkafázis, hanem folyamat: az elkészítés után a réteg védelmére is figyelni kell.

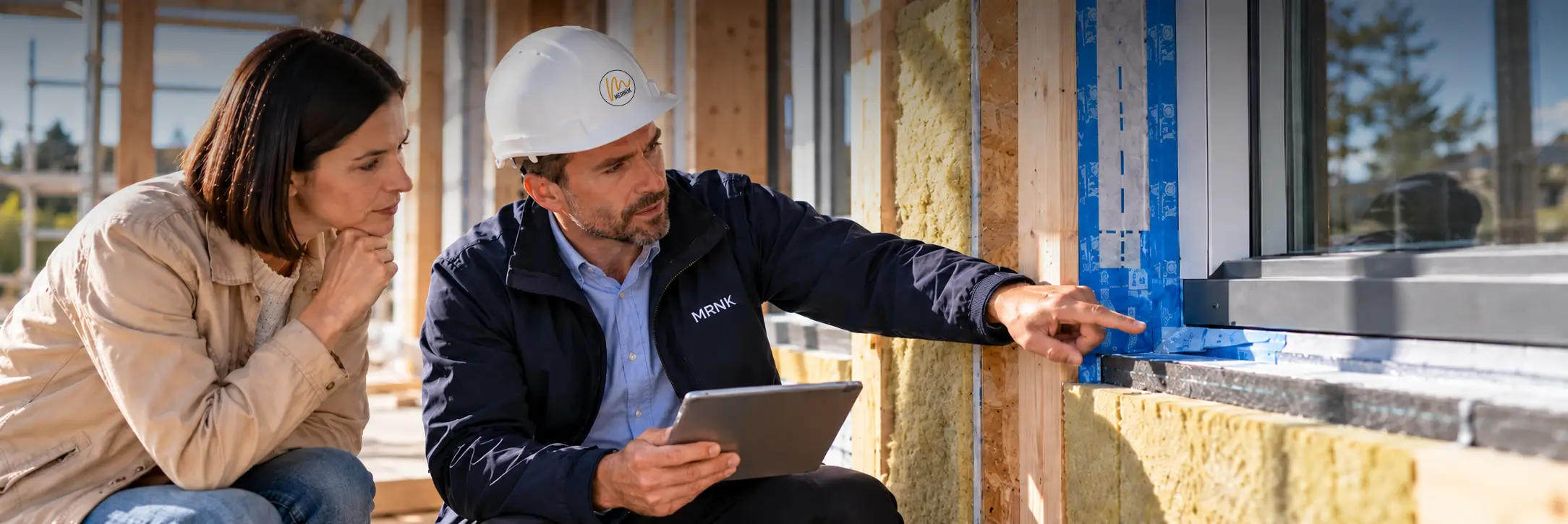

Nyílászáró-beépítés: a jó ablak önmagában nem elég
Passzívháznál nemcsak a nyílászáró műszaki paraméterei számítanak, hanem a tényleges beépítés is.
Ellenőrizni kell a tok helyzetét a falszerkezetben, a rögzítést, a hőszigetelés csatlakozását, a beépítési hézag kialakítását, valamint a belső légzáró és külső időjárásálló csatlakozást.
Különösen érzékeny lehet a küszöb, a könyöklő, a redőny- vagy árnyékolódoboz, illetve az ezekhez tartozó rögzítések kialakítása.
Ha a kivitelezés során a nyílászáró más pozícióba kerül, más tokbővítést kap, megváltozik a rögzítés vagy a körülötte kialakuló hőszigetelés, akkor a valós csomópont energetikai tulajdonságai is eltérhetnek attól, amivel a tervezés számolt.
Gépészeti és elektromos áttörések
Minden olyan vezeték vagy szerkezet külön figyelmet igényel, amely keresztezi a hőszigetelő vagy légzáró burkot.
Ilyen lehet a víz- és csatornavezeték, a hőszivattyú csövezése, a légcsatorna, elektromos kábel, kültéri egység vezetéke, napelemkábel, antenna vagy más szerelvény.
Az áttörés helyét, méretét és tömítését lehetőség szerint előre meg kell tervezni. A helyszíni ellenőrzésnél pedig azt kell vizsgálni, hogy az áttörés a tervezett módon készült-e, és a légzáró, illetve hőszigetelő réteg folytonosságát megfelelően helyreállították-e.
Ezek a munkák sokszor rövid időn belül eltakarásra kerülnek, ezért utólagos ellenőrzésük már csak korlátozottan lehetséges.
Hőszigetelés: vastagság mellett a folytonosság is számít
A hőszigetelés ellenőrzése nem merül ki a termék típusának és vastagságának ellenőrzésében.
Vizsgálni kell a táblák vagy egyéb szigetelőelemek illesztését, a hézagokat, a rögzítést, a csatlakozásokat, az indításokat és lezárásokat, valamint azt, hogy a különböző szerkezetek hőszigetelése ténylegesen folytonosan kapcsolódik-e egymáshoz.
Különösen fontosak azok a helyek, ahol a kivitelezés során több szakma munkája találkozik. A részletenként megfelelő megoldásokból is kialakulhat hibás csomópont, ha a kapcsolódásokat senki nem kezeli egységes rendszerként.
Hővisszanyerős szellőzés: nem elég, hogy működik a gép
A passzívház egyik alapvető rendszere a kiegyenlített, hővisszanyerős gépi szellőzés. A rendszer ellenőrzésénél azonban nem elegendő azt megállapítani, hogy a gép bekapcsol és levegőt mozgat.
A légcsatornák kialakítását, a szükséges szigeteléseket, a kültérhez csatlakozó vezetékeket, a kondenzvíz-elvezetést, a befúvási és elszívási pontokat, valamint az üzembe helyezést és a beszabályozást is vizsgálni kell.
A befújt és elszívott légmennyiségeknek a tervezett értékekhez kell igazodniuk. A PHI minősítési mintadokumentumai között külön szerepel a szellőzőrendszer beszabályozásának és a mért légmennyiségeknek a dokumentálása.
A kiegyenlített hővisszanyerős szellőzés működéséről külön cikkünkben részletesebben írunk.
Blower Door mérés: a légzárás ellenőrzése még javítható állapotban
A légzárás műszeres ellenőrzésének legfontosabb eszköze a Blower Door mérés.
A jelenlegi Passive House Institute követelmények szerint új passzívház minősítésénél az n₅₀ légcsereszám legfeljebb 0,6 1/h lehet. A Passipedia a passzívházas mérést jelenleg az ISO 9972 Method 1 szerinti eljárás alapján írja le.
A mérés időpontja azonban legalább olyan fontos, mint a végeredmény.
Ha az első Blower Door mérés csak a teljesen elkészült épületen történik, a légzáró réteg jelentős része már vakolat, burkolat, álmennyezet vagy szerelőréteg mögé kerülhet. A hiba ugyan kimutatható, de a javítása lényegesen nehezebb és drágább lehet.
Ezért célszerű a mérést akkor elvégezni, amikor a légzáró burok már elkészült, de annak fontos csatlakozásai még hozzáférhetők. Ilyenkor a mérés nemcsak minősítési adatot szolgáltat, hanem tényleges minőségellenőrzési eszköz: megkereshetők és javíthatók a szivárgási pontok.
A Passipedia is azt javasolja, hogy a mérés lehetőség szerint a légzáró burok elkészülte után, még hozzáférhető állapotban történjen. A korábban feldolgozott gyakorlati Blower Door útmutató pedig kiemeli, hogy sok projektben előzetes és végső mérés is készül, elsősorban a hibakeresés és a későbbi sérülések kiszűrése miatt.
A két mérés ugyanakkor nem általános passzívház-minősítési kötelezettség. Műszaki szempontból akkor lehet különösen indokolt, ha az első mérés után még olyan munkák következnek, amelyek a légzáró burkot megsérthetik.
Termékcsere: passzívháznál nem elég, hogy „hasonló”
Építkezés közben gyakori, hogy a kivitelező a tervben szereplő termék helyett másikat javasol. Ennek oka lehet ár, beszerezhetőség, szállítási idő vagy kivitelezői preferencia.
Passzívháznál azonban egy termékhelyettesítés energetikai következménye is lehet.
Nyílászáró, üvegezés, hőszigetelés, szellőztetőgép, hőhídmegszakító elem vagy más energetikailag releváns termék cseréjénél nem elegendő azt mondani, hogy az új termék „ugyanolyan” vagy „jobb”.
Azt kell vizsgálni, hogy azok a konkrét műszaki paraméterek is megfelelőek-e, amelyekkel a PHPP, a csomóponti tervek vagy a szakági számítások készültek.
A műszaki ellenőr itt sem veszi át a tervező feladatát. Ha a változtatás tervet, energetikai számítást vagy csomópontot érint, a megfelelő tervező vagy PHPP-számítást végző szakember döntése szükséges.
Miért különösen fontos az eltakarás előtti ellenőrzés?
Passzívháznál a legfontosabb részletek jelentős része az épület elkészültekor már nem látható.
Eltűnik a burkolat mögött a légzáró csatlakozás, a hőszigetelés egy része, a nyílászáró tokjának környezete, a tető légzáró rétege, számos áttörés és sok szerkezeti csomópont.
Ezért a passzívház műszaki ellenőrzés egyik legfontosabb alapelve, hogy nemcsak az elkészült épületet kell ellenőrizni, hanem az elkészülés folyamatát.
A kritikus munkafázisokat előre célszerű meghatározni, a szerkezeteket pedig eltakarás előtt ellenőrizni és indokolt esetben fényképesen dokumentálni.
Minősített épületnél a fényképes dokumentációnak további jelentősége van: a PHI külön építéshelyszíni fotólistát is biztosít, amely többek között az alapozási hőszigetelés, a hőhidak, nyílászáró-beépítések, tető, gépészeti berendezések és csőszigetelések dokumentálását kéri. passipedia.org
Ez nemcsak a minőség biztosítását segíti. Ha később kérdés merül fel egy szerkezettel kapcsolatban, a dokumentáció alapján sokkal pontosabban megállapítható, hogyan készült.
Mi változik, ha az épület passzívház-minősítésre készül?
A passzívház elvek szerint megtervezett és megépített épület, valamint a Passive House Institute rendszerében hivatalosan minősített épület nem ugyanaz.
Minősítés esetén a megvalósult épületnek összhangban kell maradnia a PHPP-számítással és a minősítéshez benyújtott dokumentációval. A PHI mintadokumentumai között többek között PHPP, részlettervek, nyílászáróadatok, hőhídszámítások, légzárási jegyzőkönyv, építéshelyszíni fényképek és a szellőzőrendszer beszabályozásának dokumentumai szerepelnek. passipedia.org
A műszaki ellenőr nem helyettesíti az akkreditált passzívház-minősítőt, és nem helyettesíti a PHPP-tervezést sem.
A kivitelezés közbeni ellenőrzés azonban minősítésnél még fontosabb, mert az eltéréseket nem az építés végén célszerű összegyűjteni. Ha egy termék, csomópont vagy műszaki megoldás megváltozik, annak hatását még akkor kell tisztázni, amikor a döntés módosítható vagy a szerkezet javítható.
A minősített passzívház kivitelezési minőségbiztosításával és dokumentációjával ezért külön cikkben foglalkozunk. Így ezt a témát itt nem húznám tovább, mert az már a második, tervezett passzívház-cikkünk területe.
Mikor érdemes passzívház műszaki ellenőrt bevonni?
Minél korábban.
Ha a műszaki ellenőr csak a szerkezetkész állapot után kapcsolódik be, számos hőszigetelési, légzárási és csomóponti részlet már eltakarásra kerülhet.
A legjobb eredményt az adja, ha a műszaki ellenőrzés rendjét még a kivitelezés megkezdése előtt kialakítják: meghatározhatók a kritikus ellenőrzési pontok, az eltakarás előtti szemlék és a Blower Door mérés célszerű időpontja.
Passzívháznál egy hiba sokszor nem azért válik költségessé, mert önmagában nagy, hanem azért, mert mire észrevehető, már több további szerkezet eltakarja.
A megfelelő időben végzett ellenőrzés ezért nemcsak a műszaki minőséget javíthatja, hanem a későbbi visszabontások és javítások kockázatát is csökkentheti.
Passzívház műszaki ellenőrzés az MRNK-nál
Az MRNK-nál a passzívház műszaki ellenőrzés nem csupán az általános kivitelezési hibák ellenőrzését jelenti. A helyszíni műszaki ellenőrzést építésztervezői, energetikai szakértői és minősített passzívház-tervezői szemlélet egészíti ki.
Ez azért fontos, mert egy passzívháznál a kivitelezés során nem elegendő külön-külön megfelelőnek látni az egyes szerkezeteket. A hőszigetelés, a hőhidak, a légzárás, a nyílászárók, az árnyékolás és a gépészet együtt határozzák meg, hogy a megtervezett energetikai koncepció a valóságban is működni fog-e.
A helyszíni ellenőrzés során ezért külön figyelmet fordítunk többek között:
- a hőszigetelő burok folytonosságára és a kritikus csomópontokra;
- a hőhidak terv szerinti kialakítására;
- a légzáró réteg folytonosságára és áttöréseire;
- a nyílászárók helyzetére és csatlakozásaira;
- az eltakarásra kerülő energetikai szempontból fontos szerkezetekre;
- a hővisszanyerős szellőzés és az egyéb gépészeti rendszerek kivitelezésére;
- valamint arra, hogy a kivitelezés közbeni változtatások ne írják felül észrevétlenül a tervezett energetikai teljesítményt.
Minősítésre készülő passzívháznál különösen fontos, hogy a megvalósult szerkezetek, termékek és műszaki változtatások összhangban maradjanak a PHPP-számítással és a minősítéshez szükséges dokumentációval.
